XHB系列热回收新风换气机
风量:300-5000m3/h 风压:40-250Pa
特点:吊顶式安装,通风和换气时,能最大限度不带走热量、效率可达70%以上,内置防尘过滤器,有效防止灰尘及杂物进入室内,节约能源、噪声低、运行可靠、维护简单
应用:敞开式办公区、大厅、计算机房、教室、工厂、商场、体育场、程控交换机房等。


一、工作原理

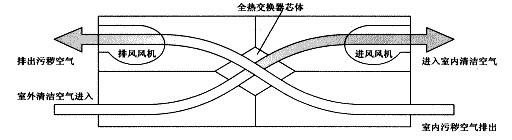

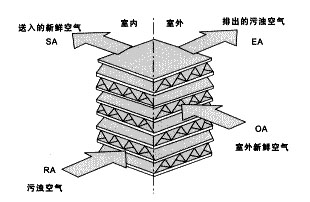

    当室内空调回风和新风分别呈正交叉方式流经换热芯体,由于平隔板两侧气流存在着温度差和水蒸汽压差,两股气流间同时呈现传热传质现象,引起全热交换过程。这种过程是通过平隔板完成的,所以属透过型全热交换现象。当安装在系统上的全热交换新风机在夏季运行时,新风从空调回风中获得冷能使温度降低,同时被空调回风干燥,使新风含湿量降低;在冬季运行时新风从空调回风获得热能使温度升高,同时被空调回风干燥,使新风含湿量降低;在冬季运行时新风从空调回风获得热能使温度升高,同时被回风加湿,使新风含湿量增加,就这样通过换热芯体的全热交换过程新风从空调回风中回收能量。

二、型号说明

    例:XHB —10     D

        XHB—
热回收新风换气机
        10—-
机号(名义风量的百分数)
        D——
安装形式(D为吊顶式,L为立式)

三、性能参数

     1、配用单相电机


型号

参数

额定风量
(m3/h)

出口静压
(Pa)

效率(全热型)%

温度效率(显热型)%

装机效率
(kW)

电源

噪声
dB(A)

重量
(Kg)

300

高速

300

40

70

63

77

70

0.33×2

220V50Hz

44

45

低速

240

25

75

68

81

75

0.018×2

40

500

高速

500

80

72

65

79

72

0.09×2

220V50Hz

48

65

低速

380

50

76

70

83

77

0.06×2

44

800

高速

800

80

71

66

78

70

0.12×2

220V50Hz

48

105

低速

650

56

76

71

82

76

0.08×2

44

1000

高速

1000

90

72

65

78

70

0.12×2

220V50Hz

52

125

低速

800

62

75

70

83

75

0.09×2

46

1250

高速

1250

110

72

65

78

71

0.18×2

220V50Hz

52

140

低速

980

84

75

69

83

77

0.12×2

46

1500

高速

1500

150

70

63

78

72

0.25×2

220V50Hz

54

160

低速

1220

96

74

67

83

77

0.15×2

48

     2、配用三相电机

型号

参数

额定风量
(m3/h)

出口静压
(Pa)

效率(全热型)%

温度效率(显热型)%

装机效率
(kW)

电源

噪声
dB(A)

重量
(Kg)

1000

1000

150

72

65

78

70

0.12×2

380V50Hz

52

125

1250

1250

150

72

65

78

71

0.18×2

52

145

1500

1500

180

70

63

78

72

0.25×2

380V50Hz

54

168

2000

2000

150

68

60

78

69

0.37×2

54

210

2500

2500

190

70

62

76

68

0.45×2

380V50Hz

54

240

3000

3000

150

70

63

77

70

0.55×2

53

270

4000

4000

145

70

63

79

72

0.8×2

380V50Hz

55

300

5000

5000

250

68

62

77

69

1.1×2

56

340

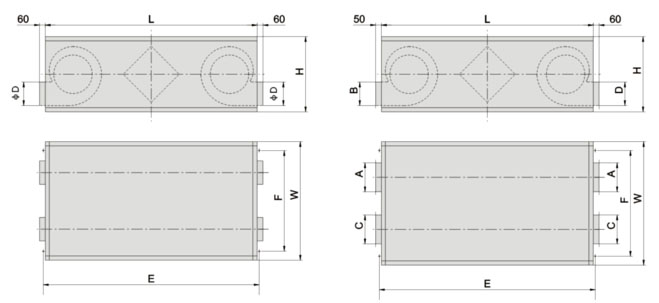

四、外形尺寸及安装示图

尺寸

外形尺寸

进风口尺寸

出风口尺寸

E

F

L

W

H

A

B

C

D

300

920

660

250

150

150

940

555

500

1120

825

350

200

200

1130

655

800

1225

1075

350

200

200

1240

905

1000

1250

1020

445

320

200

280

210

1265

850

1250

1250

1250

445

320

200

280

210

1265

1080

1500

1250

1530

445

320

200

280

210

1265

1360

2000

1650

1530

500

400

200

250

210

1700

1485

2500

1650

2000

500

400

250

280

210

170

1955

3000

1800

1600

650

500

320

330

300

1850

1955

4000

1800

2000

650

500

400

330

300

1850

1955

5000

2100

2000

780

500

400

380

350

2150

1955

五、交换方式

全热交换方式—夏季制冷工作/冬季加热工作

六、特点及效果

在冬天的功能—暖气空调时

在夏天的功能—冷气空调时

热交换计算式
  天:室内供气温度=(室内温度-室外温度热交换效率+室外

温度
计算例:( 20℃ -0℃ )×70%+ 0℃ = 140℃

热交换计算式
  天:室内供气温度=室外温度-(室外温度-室内温度热交

换效率
计算例: 320℃ -( 32℃ -26℃ )×70%= 27.8℃

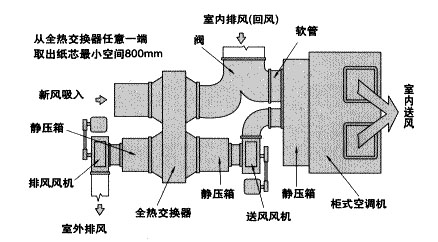

七、应用示意图

九、选型说明

    确定房间所需新风量时,应根据房间空间大小及室内人数综合考虑。下表为舒适性房间所需新风量

房间类型

不吸烟

少量吸烟

大量吸烟

一般病房

体育馆

影剧院、商场

办公室

计算机房



高级客房

会议室

每人新风量(m3/h)

17-42

8-20

8.5-21

25-63

40-100

20-50

30-75

50-125

换气次数(/h)

1.1-2.6

0.5-1.2

1.1-2.7

1.6-3.9

2.5-6.2

1.2-3.1

1.9-4.7

3.0-7.8

根据上表推荐数据分别按“每人新风量”和“换气次数”计算出新风量,取二者中较大值,作为选型依据。
