WZT型屋顶自然通风器
机号:15#-50# 风量:8336-91661m3/h
特点:排风阻力低,具有良好的防雨雪及避风性能,自重轻、现场安装、施工周期短
应用:发电厂、冶金、化工、石油、机械、造纸、橡胶等部门的各类大中型厂房通风。

应用示意图


WZT型屋顶自然通风器

特性及应用

    WZT 系列屋顶自然通风器,是我公司吸收国内外同类产品的先进技术,开发研制的新一代无动力自然通风产品,本系列自然通风器,在气流组织上进行了多工况优化试验,对结构进行了优化改进。具有排风阻力低的突出优点,是性能良好的自然通风设备,同时具有良好的防雨雪及避风性能,任意大小、方向的自然风都不会影响屋顶通风器的排风效果,省却了另设挡风板。外围护板采用压型彩钢板或玻璃钢,具有自重轻、无振动、不消耗电能、可现场安装、施工周期短等优点。外部色彩一般为兰色或白色,也可根据用户要求确定。WZT型屋顶自然通风器是高热厂房自然通风的理想换代产品,广泛应用于电力、冶金、化工、石油、机械等部门的各类厂房通风。
    WZT
系列屋顶通风器喉部设有电动阀板,电动阀板为自动停机控制,方便用户操作。阀板在开启时起导流作用,保证通风效果良好,关闭时闭合严密,可保证采暖系统按设计工况正常运行,若厂房含湿量较高,可对喉部阀板及围板采取保温措施,以防结露。
    WZT
系列屋顶自然通风器分为二种,分别为圆弧型屋顶自然通风器和薄型自然屋顶通风器。
    WZT
系列屋顶自然通风器的工作原量:自然通风利用室内外温差所造成的热压及风力所造成的风压来实现换气的一种通风方式。

圆弧型屋顶自然通风器

一、型号说明

例:WZT  — Y  — 15

    WZT——
屋顶自然通风器
    Y——--
圆弧型
    15——-
喉口宽度

二、选型简介

    屋顶通风器选型可按“每米长度排风量表”确定,也可按公式计算选择。屋顶通风器喉口宽A分别为 1.5m 2.0m 2.5m 3.0m 4.0m 5.0m 、六种规格,长度L按用户要求加工制作。选取时应根据厂房高度、进排风温差、通风量等综合素计算确定;如单排布置不能满足排风量要求时,可以双排或多排布置。

1、查表选择

    为了便于用户选型,在下页中给出了屋顶通风器的每米长度排风量表,供用户根据现场情况参照查取,直接确定所需屋顶通风器的规格、长度。

编制“每米长度排风量表”时仅考虑了以下条件:
    ①
排风量仅考虑热压作用;

②室内工作区温度按“夏季通风室外计算温度”+ 4℃ 确定。

2、公式计算选择

    由于受构件影响,屋顶通风器喉口空气流通实际宽度比喉口小 0.2m 。选型计算公式为:

    F=
    F—--
屋顶通风器喉口空气流通面积F=(B-0.2)L
    G—--
屋顶通风器排风量
    g—--
重力加速度

h—屋顶通风器顶部距房屋中间高度
    ρw
室外空气密度
    ρn
室内空气平均密度ρn=(ρg+ρp)/2

ρg—工作区空气密度
    ρp
排风空气密度
    ε—-
屋顶通风器喉口处局部阻力系数,计算时取值2.16


m 2
k
g/s
m/s 2
m
kg/m 3
k
g/m 3
k
g/m 3
k
g/m3

三、性能参数表

屋顶通风器排风量估算值(kg/h.m)(μ=0.84)

型号hp(m)

10

15

20

25

30

40

50

60

Tp-tw= 8℃

WZT-Y-15

8336

1028

11789

13180

14437

16645

18639

20418

WZT-Y-20

11114

13612

15718

17573

19250

22193

24852

27224

WZT-Y-25

13893

17014

19647

21966

24062

27741

31065

34030

WZT-Y-30

16672

20418

23576

26359

28874

33290

37278

40836

WZT-Y-40

22228

27224

31435

35146

38499

44386

49704

54448

WZT-Y-50

27785

34030

39294

43932

48124

55483

62130

68060

Tp-tw= 10℃

WZT-Y-15

9277

11360

13118

14666

16067

18552

20741

22722

WZT-Y-20

12368

15147

17492

19555

21422

24737

27655

30295

WZT-Y-25

15460

18934

21863

24444

26777

30921

34568

37869

WZT-Y-30

18552

22721

26236

29333

32132

37104

41482

45344

WZT-Y-40

24737

30293

34981

39110

42843

61841

69137

75738

Tp-tw= 12℃

WZT-Y-15

10113

12386

14301

15990

17515

20225

22612

24770

WZT-Y-20

13483

16514

19068

21319

23354

26967

30149

33027

WZT-Y-25

16854

20643

23835

26649

29192

33710

37686

41284

WZT-Y-30

20225

24772

28602

311979

35031

40451

45224

49540

WZT-Y-40

26967

33029

38136

42638

46707

53935

60298

66055

WZT-Y-50

33710

41286

47670

53298

58384

67418

75374

82567

Tp-tw= 15℃

WZT-Y-15

11226

13749

15876

17751

19445

22452

25703

27450

WZT-Y-20

14969

18332

21168

23668

25925

29936

33471

36665

WZT-Y-25

18722

22916

26460

29585

32407

37420

41838

45830

WZT-Y-30

22454

27499

32345

35501

38890

44903

50285

54996

WZT-Y-40

29888

3665

4236

47335

51852

59872

66941

73329

WZT-Y-50

37422

45830

52920

59170

64814

74840

83677

91661

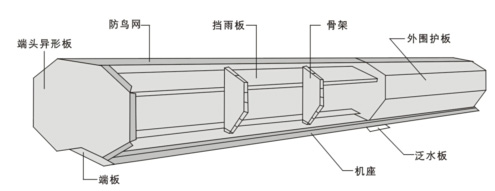

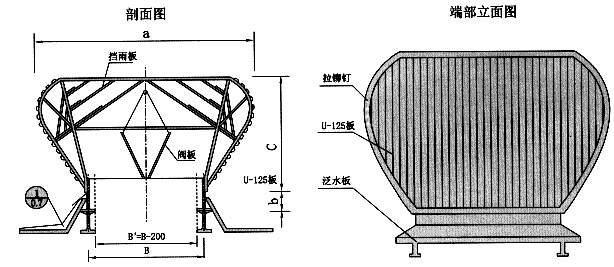

四、构造图

五、规格型号及外形尺寸表

外形尺寸表

序号

型号

喉口尺寸A(mm)

外形尺寸及重量

电机功率

(kW/ 6m )

a(mm)

b+c(mm)

重量(Kg/m)

1

WZT-Y-15

1500

2700

2200

185

0.37

2

WZT-Y-20

2000

3720

2700

240

0.37

3

WZT-Y-25

2500

4650

2900

295

0.37

4

WZT-Y-30

3000

5270

3100

350

0.55

5

WZT-Y-40

4000

7440

3940

490

0.55

6

WZT-Y-50

5000

9300

4600

630

0.75

注:风荷载为1200Pa屋顶通风器每L 3 组成一个单元,所以完整的屋顶通风器由两个端头单元和若干个中间单元组成,电源380V
    50Hz

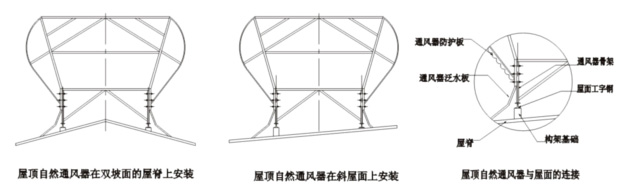

五、屋顶通风器的安装示图

    屋顶通风器安装在用户提供的基础构架上,构架面应做成水平。可以单排布置,也可双排布置,可布置在双坡屋面的屋脊处,也可布置在斜屋面上。屋顶通风器安装完毕后,应作防水处理。

订货须知:

1、请注明屋顶通风器的型号,规格,每组长度、总长度及颜色等;

2、若用户对屋顶通风器的阀板及喉口围板有保温防结露要求,请说明;

3、 本公司也可根据用户需要,白日提供非标准规格的屋顶通风器。
