HTF型轴流式排烟风机
机号:4#-15# 风量:2300-93800m3/h 全压:102-819Pa
特点:轴流轮毂式叶轮、采用高温电机,电机全封闭内置,设有专门的电机冷却系统效率高、噪声低、结构合理、体积小、安装方便。
应用:高层建筑、烘房、地下车库、地铁、隧道等消防排烟及送排通风,双速风机低速用于平时通排风、高速时为消防排烟


HTF-Ⅰ(Ⅱ)(单、双速) 性能参数

机号

转速
(rpm)

风量
(m3/h)

风压
(Pa)

单速功
(kW)

双速功
(kW)

噪声
dB(A)

重量
(Kg)

4

2900

6500
5200
4600

410
490
520

1.5

1.9/0.4

77

76

1450

3250
2600
2300

102
122
130

0.55

73

69

4.5

2900

7900
5800
5000

510
590
670

2.2

2.5/0.65

78

88

1450

3950
2900
2500

127
147
167

0.75

74

80

5

2900

9824
8861
6817

510
610
752

3

3.1/0.8

80

110

1450

4912
4431
3410

127
153
188

1.1

75

96

5.5

2900

15200
12000
10900

398
592
621

4

4.4/1.1

86

135

1450

7600
6000
5450

100
148
155

1.5

75

115

6

2900

16090
15102
13197

510
610
760

5.5

5.9/1.4

86

164

1450

8045
7551
6599

127
153
190

1.5

75

130

6.5

1450

21500
18000
15300

425
620
680

5.5

6.7/2.2

88

180

960

14235
11918
10130

187
272
298

2.2

80

165

7

1450

24380
22439
18908

610
655
728

7.5

9.5/3.1

88

208

960

16141
14865
12518

267
287
319

3

80

189

机号

转速
(rpm)

风量
(m3/h)

风压
(Pa)

单速功
(kW)

双速功
(kW)

噪声
dB(A)

重量
(Kg)

8

1450

31421
29172
26012

600
661
723

7.5

9.5/3.1

89

230

960

20800
19314
17222

263
290
317

3

80

211

9

1450

33510
32297
27513

562
668
840

11

12/4

90

284

960

22186
21383
18216

246
293
368

4

81

230

10

1450

45679
40000
35000

630
690
770

11

12/4

88

310

960

30255
26483
24019

276
302
338

5.5

80

265

11

1450

51552
50128
48500

580
647
690

15

15.5/5.1

92

380

960

35664
37596
36375

326
364
387

5.5

83

335

12

960

62763
59300
55651

624
680
740

18.5

17/8.5

93

480

720

47072
44475
43311

351
383
416

11

83

430

13

960

74708
65370
56031

600
710
807

18.5

17/8.5

94

520

720

56031
49027
42023

338
399
454

11

/84

470

15

960

93800
86115
76041

623
710
819

22

22/11

95

650

720

70350
64586
57031

350
410
461

11

85

585

注:双速风机重量参考同号中高速风机的重量。

HTF型风机外尺寸表(单位:mm)

机号

D1

D2

D3

M1

M2

M3

M4

L(Ⅰ)

L(Ⅱ)

n-Φ1

4-Φ2

H

H1

ΦA

B

B2

4

410

440

470

340

380

200

300

580

600

8-8.5

Φ12.5

70

1040

890

600

60

4.5

460

490

520

350

390

250

350

600

640

8-8.5

Φ12.5

300

1060

890

650

60

5

510

550

580

380

420

300

400

650

650

8-8.5

Φ12.5

320

1120

1000

700

60

5.5

560

600

630

470

510

400

500

680

680

10-10.5

Φ12.5

350

1150

1000

750

60

6

610

650

690

540

580

400

500

700

700

10-10.5

Φ14.5

380

1170

1000

800

60

6.5

660

700

740

570

610

400

500

800

800

10-10.5

Φ14.5

410

1270

1220

850

80

7

710

750

790

570

610

500

600

800

870

10-10.5

Φ14.5

430

1270

1220

950

80

8

810

850

890

570

610

500

600

800

870

12-12.5

Φ14.5

490

1310

1340

1050

80

9

910

950

990

580

640

600

700

860

900

12-12.5

Φ16.5

560

1370

1650

1150

80

10

1010

1050

1090

580

640

600

700

860

900

12-12.5

Φ16.5

610

1530

1650

1250

80

11

1110

1160

1210

580

640

700

800

900

960

14-12.5

Φ16.5

660

1590

1800

1400

100

12

1210

1360

1310

730

800

800

900

1200

1200

14-12.5

Φ16.5

730

1650

1800

1500

100

13

1310

1360

1410

730

800

900

1000

1200

1200

16-12.5

Φ18.5

760

1650

1800

1600

100

15

1510

1560

1610

730

800

1040

1200

1200

1200

18-12.5

Φ18.5

860

1650

2500

1800

100

注:1、屋顶式风机基础高度应≥ 250mm

    2、风机出厂时法兰一般打孔,n-Φ1仅供参考,若要打孔请用户在订货时说明。

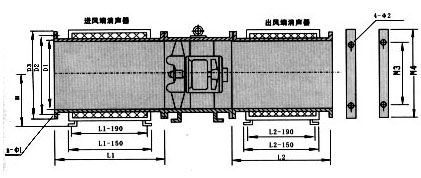

HTF型风机配带消声器外形尺寸表[配带图示消声器后风机可降噪约8-20dB(A)

单位:mm

机号

进风端消声器L1

出风端消声器L2

3.5-6.5

5007001000

5007001000

7-10

75010001250

75010001250

11-15

100012501500

100012501500

注:D1D2D3HM3M4n-Φ14-Φ2参加风机外形尺寸表

注:消声器长度可根据用户要求及消声量选取,除表中规定尺寸外,也可选择所需尺寸。
