	SWF(A)-I/II/III型混流风机
	机号：3#-13# 风量:3000-95420m3/h 全压:143-11200Pa
	特点：锥形轮毂、扭曲叶片、进风口带集流器、压力高、风量大、效率高、结构紧凑、噪音低、体积小,配用双速电机,可通过变速来调整风量、风压
	应用：宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所

	SWF(B)-I/II型混流风机(HL3-2A)
	机号：2.5#-13.5#风量:444-79704m3/h 全压;44-2212Pa
	特点：锥形轮毂、进风口带集流及弧形消声器、压力高、风量大、效率高、噪音低、体积小、配用双速电机,可通过变速来调整风量、风压
	应用：宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所

一、性能参数

SWF(A)-Ⅰ型、Ⅱ型(单、双速)

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	单速功率(kw)	双速功率(kw)	噪声 dB(A)	重量 Kg
4	1450	4302 3636 3053	143 175 212	0.37	/	71	53
4.5	1450	4552 4040 3392	207 216 265	0.55	/	73	65
5	1450	7433 6664 5252	220 278 326	1.1	/	77	77
6	1450	10000 8900 8121	200 262 326	1.5	/	79	96
7	1450	18800 15319 11780	329 370 470	3.0	3.2/1.1	82	143
7	960	12050 10140 7799	124 162 206	1.1	3.2/1.1	73	130
8	1450	41256 35380 28148	560 667 872	11	12/4	91	272
8	960	25467 24241 8636	193 292 382	4.0	12/4	82	218
8.2	1450	46066 42370 34709	539 754 926	11	12/4	91	280
8.2	960	30499 28052 22979	236 331 436	4.0	12/4	84	226

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	单速功率(kw)	双速功率(kw)	噪声 dB(A)	重量 Kg
9	1450	56666 51590 48044	644 845 981	18.5	18.5/6.2	92	390
9	960	34206 32056 27174	282 370 430	5.5	18.5/6.2	86	295
10	1450	66541 61321 55758	704 751 804	22	26/8.7	93	438
10	1450	44054 40598 36916	228 329 371	7.5	26/8.7	86	365
11	1450	73601 68629 63812	709 789 843	22	26/8.7	94	500
11	960	48729 46099 43572	310 346 370	11	26/8.7	86	445
12	960	85723 81093 76031	763 837 886	30	30/15	95	700
12	720	64292 60820 57226	429 471 498	15	30/15	91	650
13	960	95420 90270 84933	785 857 904	30	30/15	95	740
13	720	71565 67702 63699	441 482 508	15	30/15	91	690

注：双速风机的重量参考同号中高速风机的重量。

SWF(A)-Ⅲ型

机号	风量 (m³/h)	风压 (Pa)	转速 (rpm)	功率 (kW)	噪声 dB(A)	重量 Kg
3	4000 3370 3000	560 650 800	2900	2.2	73	67
4	6801 6221 5688	710 880 950	2900	4.0	78	101
4.5	8731 8159 7561	720 840 960	2900	5.5	80	111
5	13110 12410 11342	750 850 960	2900	5.5	83	121
6	19230 18220\| 17210	780 850 960	2900	7.5	85	156
7	31380 29880 27330	600 810 980	1450	11	92	272

机号	风量 (m³/h)	风压 (Pa)	转速 (rpm)	功率 (kW)	噪声 dB(A)	重量 Kg
8	37350 35380 33210	800 820 1000	1450	15	91	322
9	46138 41590 37310	780 950 1000	1450	18.5	92	397
10	51821 48152 45032	780 980	1450	18.5	93	460
11	59521 56659 53530	800 980 1100	1450	22	94	544
12	68358 65158 62058	800 980 1100	960	22	95	635
13	84386 80368 76280	880 990 1120	960	30	95	736

SWF(B)-Ⅰ型、Ⅱ型(单、双速)

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	单速功率(kw)	双速功率(kw)	噪声 dB(A)	重量 Kg
2.5	2900	2253	402	0.75	0.75/0.55 2/4极	73	35
		2039	452
		1396	532
		1496	542
		1340	554
	1450	1126	100	0.55		64	34
		1019	113
		848	133		0.55/0.45 4/6极
		748	135
		670	139
	960	746	44	0.37		58	34
		675	50
		561	58
		495	59
		444	61
3	2900	3893	578	1.1	1.1/0.85 2/4极	74	47
		3523	651
		2930	767
		2585	780
		2316	798
	1450	1946	145	0.55		65	44
		1762	163
		1465	192		0.55/0.45 4/6极
		1293	195
		1158	200
	960	1289	63	0.37		59	44
		1166	71
		970	84
		856	85
		767	87

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	单速功率(kw)	双速功率(kw)	噪声 dB(A)	重量 Kg
3.5	2900	6181	787	2.2	2.5/0.65 2/4极	75	65
		5595	887
		4653	1044
		4104	1062
		3678	1086
	1450	3091	197	0.55		66	52
		2797	222
		2327	261		0.55/0.45 4/6极
		2052	265
		1839	272
	960	2046	86	0.37		60	50
		1852	97
		1540	114
		1359	116
		1217	119
4	2900	9227	1028	5.5	5.9/1.4 2/4极	79	110
		8351	1159
		6946	1363
		6127	1387
		5490	1419
	1450	4614	257	0.75		67	68
		4176	290
		3473	341		0.85/0.55 4/6极
		3064	347
		2745	355
	960	3055	112	0.55		61	67
		2765	127
		2299	149
		2028	152
		1817	156

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	单速功率(kw)	双速功率(kw)	噪声 dB(A)	重量 Kg
4.5	2900	13138	1301	7.5	8/2 2/4极	80	139
		11891	1466
		9889	1725
		8724	1755
		7816	1796
	1450	6569	325	1.1		68	90
		5945	367
		4945	431		1.1/0.85 4/6极
		4362	439
		3908	449
	960	4349	143	0.75		62	91
		3936	161
		3274	189
		2888	192
		2586	196
5	2900	18022	1606	15	16.5/3.8 2/4极	85	219
		16311	1810
		13565	2130
		11967	2167
		10722	2217
	1450	9091	402	2.2		69	124
		8156	452
		6783	532		2.2/0.7 4/6极
		5984	542
		5361	554
	960	5966	176	0.75		63	111
		5400	198
		4491	233
		3962	237
		3549	243
5.5	2900	11993	486	3	3.2/1.1 4/6极	70	144
		10855	548
		9028	644
		7964	655
		7136	670
	1450	7941	213	1.1		65	135
		7187	240
		5977	282		1.3/0.55 6/8极
		5273	287
		4724	294
	960	5955	120	0.75		63	135
		5390	135
		4483	159
		3954	162
		3543	165
6	2900	15571	578	5.5	6.7/2.2 4/6极	66	167
		14093	652
		11721	767
		10340	780
		9264	798
	1450	10309	253	1.5
		9330	286
		7760	336		1.6/0.75 6/8极	64	165
		6846	342
		6133	350
	960	7732	142	1.1
		6998	161
		5820	189
		5134	192
		4600	197

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	单速功率(kw)	双速功率(kw)	噪声 dB(A)	重量 Kg
6.5	1450	19797	679	7.5	9.5/3.1 4/6	74	242
		17918	765
		14902	890
		13146	916
		11778	937
	960	13107	298	2.2		69	203
		11863	335
		9866	394		2.2/0.9 6/8
		8704	401
		7798	411
	720	9830	167	1.1		65	190
		8897	189
		7399	222
		6528	226
		5849	231
7	1450	24726	787	11	12/4 4/6	77	321
		22379	887
		18612	1044
		16419	1061
		14710	1086
	960	16370	345	3		70	256
		14816	388
		12322	457		3.3/1.6 6/8
		10871	465
		9340	476
	720	12278	194	1.1		66	236
		1112	219
		9242	257
		8152	262
		7305	268
7.5	1450	30411	904	15	15.5/5.1 4/6	80	365
		27525	1018
		22892	1198
		20195	1219
		18094	1247
	960	20135	396	4		72	300
		18223	446
		15156	525		4.5/2.2 6/8
		13370	534
		11979	547
	720	15101	223	1.5		67	269
		13668	251
		11367	295
		10027	301
		8984	308
8	1450	36908	1028	18.5	18.5/6.2 4/6	82	439
		33405	1159
		27782	1363
		24509	1387
		21959	1419
	960	24436	451	5.5		74	344
		22117	508
		18394	597		6.5/3.2 6/8
		16227	608
		14538	622
	720	18327	253	2.2		71	324
		16587	286
		13795	336
		12170	342
		10904	350

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	单速功率(kw)	双速功率(kw)	噪声 dB(A)	重量 Kg
8.5	1450	44270	1161	22	26/8.7 4/6极	85	488
		40068	1308
		33323	1539
		29398	1566
		26339	1602
	960	29310	509	7.5		77	415
		26528	573
		22062	674		9/4.5 6/8极
		19463	686
		17438	702
	720	21983	286	3		73	360
		19896	322
		16547	379
		14597	386
		13079	395
9	1450	52551	1301	30	33/11 4/6极	88	580
		47563	1466
		39557	1726
		34897	1755
		31266	1796
	960	34793	570	11		80	462
		31490	643
		26189	756		13/6.5 6/8极
		23104	769
		20700	787
	720	26094	320	4		75	442
		23618	362
		19642	425
		15525	433
		14789	443
9.5	960	40920	634	11	13/6.5 6/8极	82	496
		37033	717
		30803	842
		27172	857
		24344	877
	720	30690	357	5.5		76	476
		27774	403
		23102	473
		20379	482
		18258	494
10	960	47726	704	15	17/8.5 6/8极	82	583
		43196	794
		35925	934
		31692	950
		28395	972
	720	35795	396	7.5		77	538
		32397	446
		26944	525
		23770	534
		21296	547
10.5	960	55250	775	18.5	17/8.5 6/8极	87	695
		50001	876
		41591	1028
		36687	1047
		32869	1071
	720	41437	436	7.5		79	600
		37501	492
		31193	585
		27515	589
		24651	602

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	单速功率(kw)	双速功率(kw)	噪声 dB(A)	重量 Kg
11	960	63524	851	22	22/11 6/8极	89	788
		57490	961
		47820	1128
		42182	1149
		37792	1176
	720	47643	478	11		82	723
		43117	540
		35865	635
		31636	646
		28344	661
11.5	960	72587	930	30	30/15 6/8极	90	920
		65692	1050
		54642	1233
		48200	1256
		43183	1285
	720	54440	523	11		84	802
		49268	591
		10981	694
		36150	707
		32387	723
12	960	82472	1013	30	30/15 6/8极	92	998
		74638	1144
		62083	1343
		54764	1368
		49064	1399
	720	61854	570	15		86	945
		55978	643
		46562	755
		41073	769
		36798	787
12.5	960	93217	1099	37	37/18 6/8极	93	1189
		94362	1241
		70171	1457
		61898	1484
		55456	1518
	720	69912	618	15		88	1036
		63271	698
		52628	820
		46424	835
		41592	854
13	960	78642	668	22	/	90	1196
		71172	755
		59200	886
		52220	903
		46785	923
	720	61166	404	11		81	1112
		55356	456
		46044	536
		40616	546
		36388	558
13.5	960	88070	721	30	/	93	1355
		79704	814
		66297	956
		58480	974
		52394	996
	720	68498	436	15		82	1285
		61992	492
		57564	578
		54585	589
		47051	602

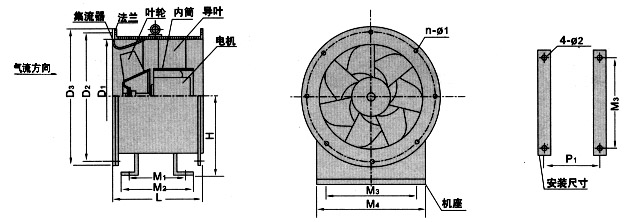

二、SWF(A)型风机外形尺寸表(单位：mm)

SWF(A)-Ⅰ型

机号	D1	D2	D3	L	M1	M2	M3	M4	H	n-Φ1	4-Φ2
4	410	444	474	400	250	290	200	300	258	6-8.5	Φ12.5
4.5	460	494	524	420	250	290	300	400	289	6-8.5	Φ12.5
5	510	549	584	490	360	400	300	400	316	12-10.5	Φ12.5
6	610	656	696	550	380	420	400	500	378	12-10.5	Φ12.5
7	710	756	796	600	380	420	500	600	428	12-10.5	Φ14.5
8	810	876	896	740	540	580	500	600	487	12-10.5	Φ14.5
8.2	830	876	916	740	540	580	500	600	498	12-10.5	Φ14.5
9	910	956	996	750	540	600	600	700	549	14-10.5	Φ16.5
10	1010	1056	1096	870	560	640	600	700	595	14-10.5	Φ16.5
11	1110	1158	1198	870	560	660	700	800	645	14-10.5	Φ16.5
12	1210	1258	1298	1050	560	660	800	900	700	14-12.5	Φ16.5
13	1310	1363	1408	1050	580	680	900	1000	757	16-12.5	Φ16.5

SWF(A)-Ⅱ(Ⅲ)型

机号	D1	D2	D3	L	M1	M2	M3	M4	H	n-Φ1	4-Φ2
3	310	344	374	460	250	290	200	240	203	6-8.5	Φ12.5
4	410	444	474	540	380	420	300	400	258	6-8.5	Φ12.5
4.5	460	494	524	600	380	420	300	400	289	6-8.5	Φ12.5
5	510	549	584	600	380	420	300	400	316	8-10.5	Φ14.5
6	610	656	696	600	380	420	400	500	378	10-10.5	Φ14.5
7	710	756	796	680	540	580	500	600	428	10-10.5	Φ14.5
8	810	856	896	880	580	620	500	600	487	12-10.5	Φ14.5
8.2	830	876	916	880	580	620	600	600	500	12-10.5	Φ16.5
9	910	956	996	950	580	640	600	700	540	14-10.5	Φ16.5
10	1010	1056	1096	1020	580	640	700	700	595	14-10.5	Φ16.5
11	1110	1158	1198	1050	580	640	800	800	645	14-10.5	Φ16.5
12	1210	1258	1298	1050	580	660	900	900	700	14-12.5	Φ16.5
13	1310	1363	1408	1150	580	680	1000	1000	757	16-12.5	Φ16.5

三、SWF(A)型风机配带消声器外形尺寸表［配带图示消声器后风机可降噪声约8-20dB(A)］

(单位：mm)

机号	进风端消声器L1	出风端消声器L2
3-6	500、750、1000	500、750、1000
7-10	750、1000、1250	750、1000、1250
11-15	1000、1250、1500	1000、1250、1500

注：消声器长度可根据用户要求及消声量选取。除表中规定尺寸
外，也可选择所需尺寸。

五、SWF(B)型外形尺寸表(单位：mm)

机号	进风口尺寸				外形尺寸L=L1+L2						底脚尺寸
	D1	D2	D3	n-d1	H	L1	机壳长度L2				A	B				C	D				4-Φd2
	D1	D2	D3	n-d1	H	L1	2极	4极	6极	8极	A	2极	4极	6极	8极	C	2极	4极	6极	8极	4-Φd2
2.5	282	316	346	6-Φ6.5	220	150	370	370	370		260	365	365	365		180	325	325	325		Φ10.5
3	338	372	402	8-Φ6.5	250	180	390	390	390		300	385	385	385		220	345	345	345		Φ10.5
3.5	394	428	458	8-Φ6.5	280	210	460	410	410		350	455	405	405		270	415	365	365		Φ10.5
4	450	486	516	8-Φ6.5	310	240	580	430	430		350	575	425	425		270	535	385	385		Φ10.5
4.5	506	547	582	8-Φ6.5	330	270	610	470	470		400	605	465	465		300	565	405	405		Φ12.5
5	563	604	639	8-Φ6.5	350	300	800	580	500		450	720	550	490		350	680	510	450		Φ12.5
5.5	619	665	705	10-Φ10.5	380	330		590	550	590	500		580	540	580	400		530	490	530	Φ12.5
6	675	721	761	12-Φ10.5	420	360		670	600	600	550		660	590	590	450		610	540	540	Φ12.5
6.5	732	778	818	12-Φ10.5	460	390		740	640	620	550		730	630	610	450		680	580	560	Φ12.5
7	788	839	884	12-Φ10.5	490	420		840	720	640	600		830	710	630	500		780	630	580	Φ12.5
7.5	844	895	940	14-Φ12.5	510	450		870	780	700	650		860	770	690	550		810	720	640	Φ12.5
8	900	951	996	14-Φ12.5	560	480		920	800	760	700		910	790	750	600		860	740	700	Φ14
8.5	957	1013	1063	14-Φ12.5	570	510		960	850	780	800		950	840	770	700		900	790	720	Φ14
9	1013	1069	1119	16-Φ12.5	620	540		1050	920	880	850		1040	910	870	750		990	860	820	Φ14
9.5	1070	1126	1176	16-Φ12.5	650	570			940	900	850			930	890	750			880	840	Φ14
10	1125	1181	1231	16-Φ12.5	680	600			1000	940	850			990	930	750			940	880	Φ14
10.5	1180	1236	1286	16-Φ12.5	710	630			1060	960	850			1050	950	750			1000	950	Φ16
11	1237	1303	1363	16-Φ12.5	740	660			1100	1040	950			1090	1030	850			1040	980	Φ16
11.5	1294	1350	1400	16-Φ12.5	770	690			1200	1080	950			1190	1070	850			1140	1020	Φ16
12	1350	1416	1476	16-Φ12.5	800	720			1330	1200	1000			1320	1190	900			1270	1140	Φ16
12.5	1406	1472	1532	16-Φ12.5	820	750			1420	1250	1100			1410	1240	900			1360	1190	Φ18
13	1462	1515	1560	18-Φ12.5	850	780		1260*		1290	1100		1250*		1280	1000		1200		1230	Φ18
13.5	1518	1517	1616	18-Φ12.5	880	810		1290*		1410	1200		1280*		1400	1000		1230		1350	Φ18

注：1、*为10极560rpm尺寸；

2、双速风机重量和尺寸参考同号中高速风机的重量和尺寸；

3、风机出厂时法兰一般不打孔，n-Φd1仅供参考，若要打孔请用户在订货时说明。
