一、DWT-Ⅳ型(无电机涡轮式)

1、特点：

    ①环保：无须电力，连续运转高效节能，无噪音、无火花、具防爆性。
    ②防风雨特性：圆弧形叶片，每一叶片与叶片之间有空隙，旋转时叶片互相补位把这此空隙填补，大量雨水延着圆的节线抛出，小量雨水则 延着叶和片流落屋顶，不会流入涡轮里，同时旋转的涡轮使空气由叶片间隙流出，阻挡雨水进入。
    ③运转装置：采用高技术水准的滚珠轴承，这种轴承是完全封闭，而且永远自我润滑,使它能在低于 3.2Km 时速的微风下转动。
    ④防尘：涡轮排风机是24小时不停转，灰尘不易附著，即使需清洗也很方便。
    ⑤维修费：旋转式排风排气不需维修，也不需要更换零件,提供绝对优良品质，因此选择无电机涡轮风机是投资者最佳的保障。
    ⑥重量轻盈：涡轮排气安装于屋顶上连底座一并算总重量约 15Kg /座，相当轻盈，在设计钢结构荷重时，可以不需考虑。
    ⑦采光：叶片与叶片之间有空隙光线会由此进入室内，可增加照明度5-10%节省电费。
    ⑧寿命：一般使用寿命在15年以上。

2、应用

    ①产生空气对流、排散热所。
    ②减低室内温度、增加室内新鲜空所。
    ③减低空调负荷、增加制冷效果。
    ④抽出屋顶湿气、霉气、蒸所、保持楼顶干爽。
    ⑤代替重 型电排风机，减低支架成本，节省电费，减掉噪音。
    ⑥适用于工厂、仓库、大厦天台、别墅、天井、花房、禽畜养殖、矿山坑道及一切房顶的通气、换气。

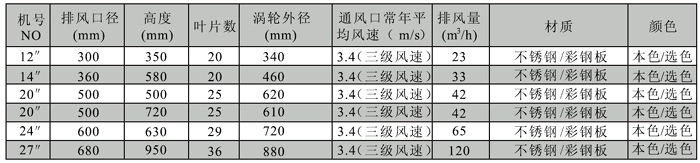

3、性能参数

注：1、一般常年平均风 速为 3.4m /s(三级风)，室内外温差 5℃ ，如室内外温差> 5℃ ，可适当增加安装数量
      2、建筑物高度在 6米 以下使用时效果较佳。

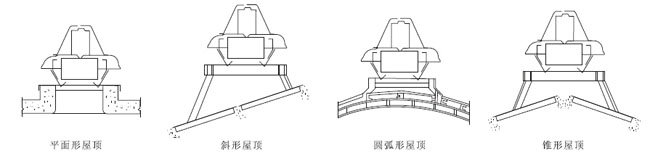

二、屋顶风机屋面安装示图说明

1、DWT-Ⅰ-Ⅱ-Ⅲ型屋顶风机屋面安装示图说明

    为使涡轮机达到最高的效率，安装的位置必须在屋顶的高处，避免装设在护墙之后或可能被附近的高楼、树木挡住风势的地方。

涡轮排风机安装指南：

    1、排气机的理想位置尽量靠近屋脊线，安装时底板上倾边缘端嵌入屋脊金属盖板下的缝隙里。
    2、以底板内孔为样板面出洞口轮廓线，用切割机完成割屋面板洞口。
    3、嵌入底板，将底板用自攻钉(至少10颗)固定在屋面板上。将底板下倾边缘端切割成与屋面板相同断面波形折盖空隙。
    4、装上底座、用水平测量其底座上端部成水平再用自攻钉将底座及底板固定。
    5、排气机套入底座端部以自攻钉固定排气机。
    6、用玻璃胶将自钉及接合缝填补即完成安装。
注意：
    1、每个排气机的中心间距不小于 3M 。
    2、避免排气机安装于有乱流处，以及和垂直墙相邻的低屋面外，炎热区域需加装其他排气机以满足特殊要求。

注：14＂内径为Φ300，外径Φ460；20＂Φ内径为Φ500外径Φ620，27＂内径为Φ600/680，外径Φ840/880。。

    a、涡轮排风机   b、钢板上缘必须插入脊梁的盖板内
    c、平面钢板成型后必须大于安装孔的面积

d、钢板两侧向下折成直角，必须掩盖屋面板的波峰

e、调整座    f、安装孔

换气计算示例
